ZZYVP自力式氮封閥,供氮閥 概述

ZZYVP自力式氮封閥,即供氮閥,主要用于儲罐頂部，來維持儲罐的微正壓，隔離物料與外界的接觸，減少物料的揮發和浪費，保護儲罐安全。其工作原理是將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與與彈簧、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯，打開，使閥前氣體經減壓閥，節流閥、進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。通常和呼吸閥、泄氮閥配合使用。

ZZYVP自力式氮封閥,供氮閥 特點

（1）無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
（2）氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
（3）壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
（4）采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
（5）供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
（6）為確保儲罐的安全，需在罐頂設置呼吸閥。
（7）呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

ZZYVP自力式氮封閥,供氮閥 主要技術參數

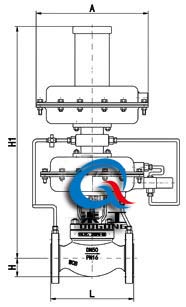

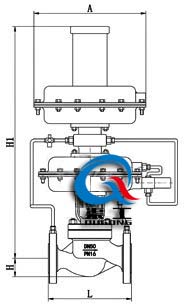

ZZYVP自力式氮封閥,供氮閥 主要外形圖

ZZYVP自力式氮封閥,供氮閥(精小型閥體)	ZZYVP自力式氮封閥,供氮閥(迷你型閥體)

ZZYVP自力式氮封閥,供氮閥 主要外形尺寸

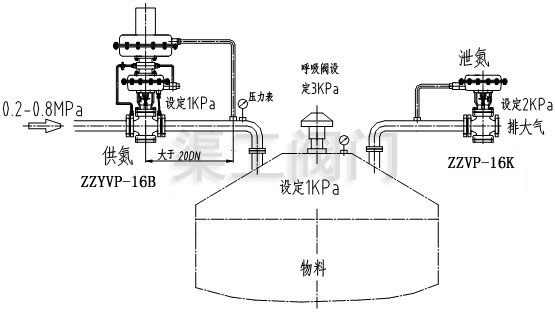

ZZYVP自力式氮封閥,供氮閥 安裝系統圖

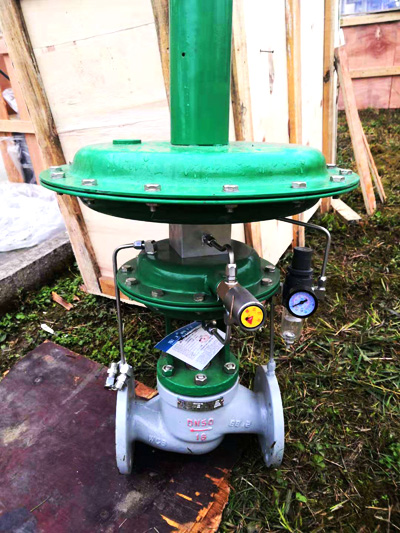

ZZYVP自力式氮封閥,供氮閥 實物圖
